Introduktion: Beyond the Spec Sheet
Glem abstrakte løfter om hastighed. I et live datacenter handler kabelføringen ikke om teoretisk båndbredde; det handler om den fysiske virkelighed af varme, rum og menneskelige hænder. De gamle stativer af enkeltfibersnore, en farverig, men kaotisk skov, skabte flaskehalse, vi ikke havde råd til. Jeg har set teknikere bruge en halv time på at spore en enkelt fejl gennem den labyrint, mens en systemalarm bragede. Skiftet til struktureret kabling med høj-densitet ved hjælp af MTP/MPO-systemer og modulære paneler var ikke kun en opgradering; det var et skift fra håndværksmæssigt håndværk til gentagelig, pålidelig teknik. Dette er grundlaget, der gør 40G, 100G og marchen hinsides ikke bare muligt, men overskueligt.
MTP/MPO: Ikke bare en forbindelse, en filosofi
At kalde et MTP/MPO stik for et "tæt" stik undersælger det. Det er et system i et stik. At holde 12, 16 eller 24 fibre i et hus, der ikke er meget større end en standard SC, repræsenterer et grundlæggende designskift. Forskellen er vigtig: MPO er den generiske standard (Multi-fiber Push-On), mens MTP er en specifik, overlegen implementering fra US Conec, kendt for sin præcision og holdbarhed-en detalje, der bliver kritisk under tusindvis af parringscyklusser.
Den virkelige-verdens fordel er ikke kun tæthed; det er forudsigelighed. I en 100G-SR4-implementering, som kræver 8 fibre, håndterer, mærker og dirigerer du ikke længere fire separate LC-duplekspar. Du håndterer en genstand. Ved en udsendelse kl. 3 om morgenen, hvor koffein er ved at forsvinde, er reduktionen i fejlpotentiale mærkbar. De fabriks-terminerede trunk-kabler, der bruger disse stik, kommer med testede, polerede ender. Jeg husker et projekt, hvor vi kørte 144 fibre mellem etager ved hjælp af tolv 12-fiber MTP-stammer. Det, der ville have været en uges opsigelsesarbejde for to ingeniører, blev afsluttet på en eftermiddag. Den sparede tid handlede ikke kun om arbejdskraft; det handlede om at få indtægtsskabende udstyr online hurtigere.

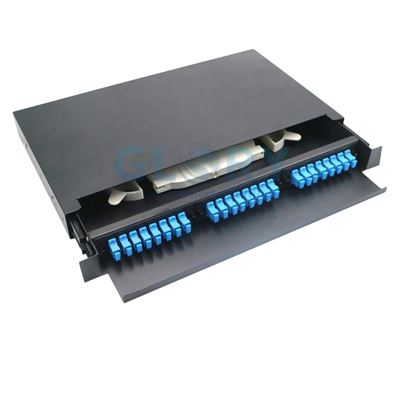

Patch paneler: Hvor systemet får sin plads
Et patchpanel ses ofte som et passivt stykke metal. I praksis er det centralnervesystemet i dit fysiske lag. Forskellen mellem et standard LC-panel og et modulært panel med høj-densitet er forskellen mellem en statisk bogreol og et bibliotek med en glidende stige. Sidstnævnte er designet til aktiv, løbende brug.
Den kritiske komponent er kassetten eller modulet. Dette er oversætteren mellem rygraden med høj-densitet og udstyrsverdenen. En enkelt kassette, for eksempel, tager en 12-fiber MTP fra bagsiden og præsenterer 6 duplex LC-porte på forsiden. Valget her er strategisk. Et fast-stikpanel låser dig inde. Et modulært system fra en leverandør som Panduit eller Corning giver dig mulighed for at tilpasse dig. Har du brug for at skifte fra LC til SC for et ældre lagerarray? Skift kassetten. Skal du opgradere til et 24-fiber-backbone til fremtidens 400G? Rammen forbliver; du ændrer det indre. Jeg har set omkostningsbesparelsen ved denne tilgang på første hånd under en trinvis opgradering, hvor eksisterende panelrammer overlevede tre generationers teknologiopdatering.
Polaritet: The Silent Installer Trap
Polaritet er det mest almindeligt misforståede og fejlagtige aspekt af MPO-implementering. Konceptet er enkelt: lys skal transmittere fra en Tx-port i den ene ende til en Rx-port i den anden. Med 12 identiske fibre i én konnektor kræver det et bevidst crossover-skema, defineret af TIA-568 som metode A, B og C.
Teorien er ren; praksis er, hvor fejl sker. Fælden er inkonsistens. Du køber måske metode B-stammekabler, men installerer ved et uheld type A-kassetter. Linket vil være dødt, og fejlen er usynlig for øjet. Jeg brugte engang en frustrerende dag på at fejlfinde et nyt 40G-link for kun at finde ud af, at polariteten var vendt på kassetten, fordi installatøren ikke bekræftede typen, der var stemplet på huset.
Fra marken er Metode B dukket op som de facto-standarden for sin enkelhed: "vendingen" udføres én gang, inde i stammekablet. Patch-ledninger er altid lige-gennem. Denne konsistens reducerer kognitiv belastning. Reglen er absolut: Inden du tilslutter noget, skal du kontrollere metoden på etiketten på stammekablet, kassetten og dit designdokument. Din lysmåler vil takke dig.
Integration: Udsigt fra stativet
Lad os gå gennem en rigtig implementeringssekvens, sådan som det faktisk sker. Du forbinder en ny række af top-af-rackkontakter til et kerneaggregationspanel 30 meter væk.
Først installerer du høj-patch-panelrammerne begge steder. Du trækker derefter de præ-terminerede MTP-trunk-kabler-disse er tykke, robuste kabler med beskyttende trækøjne. Du fører dem gennem overheadbakke eller under-gulvrør, der forbinder bagsiden af panel A med bagsiden af panel B. Dette er din permanente, beskyttede rygrad. Ingen fusionssplejsere på stedet.
Dernæst udfylder du panelerne med kassetter, der matcher din valgte polaritet. Du hører et solidt klik, mens MTP-stikket passer ind i kassetten på bagsiden. På forsiden har du nu en ren, mærket række LC-porte. Til sidst bruger du korte, farvekodede- LC duplex patch-kabler til at forbinde disse frontporte til de specifikke switch- eller serverporte. Hele linket er nu live.
De operationelle fordele er store. Fejlfinding er isoleret: Hvis et link fejler, udskifter du først den korte, tilgængelige forreste-patchledning. Skalering er logisk: Tilføjelse af en ny switch betyder at bruge flere porte på en eksisterende kassette, eller at skubbe en ny ind. Kabelstyringen er iboende, ikke en eftertanke. Luftstrømmen, ofte en eftertanke i kabling, forbedres dramatisk, fordi de tykke, permanente stammer er pænt ført bagtil, og fronten bruger kun nødvendige korte jumpere.
Implementering: Erfaringer fra felten
Planlægning på papir er én ting; installation i et overfyldt, støjende datacenter er en anden. Her er, hvad mange års implementeringer har slået fast som ikke-omsættelige:
Design med slack, ikke kun plads
Lad 70 % fylde i paneler, men design også eksplicitte slappe løkker til stammekabler. En serviceløkke, pænt oprullet og sikret i den vertikale manager, er forsikring mod fremtidige rack-bevægelser eller utilsigtede slæbebåde.
Polaritet som religion
Dokumentér din valgte metode (igen, B anbefales) i Run Book. Mærk derefter fysisk hver ende af stammekabel og kassettebakke med "Metode B" ved hjælp af en permanent markør. Visuel redundans forhindrer fejl.
Bøjningsradius er en lov, ikke en retningslinje
Skarpe bøjninger forårsager tab af "makro-bøjning". Jeg har testet links, der bestod, men som var på kanten, fordi en kuffert blev klemt for stramt rundt om et hjørne. Brug glatte-radiusadministratorer overalt.
Etiket til den næste person, ikke til dig
Følg TIA-606-C. Dine etiketter skal være tydelige for nogen kl. 02.00 under en krise. Inkluder kilderack, destinationsrack og kredsløbs-id. En simpel trykt etiket er bedre end håndskrevet tape.
Støvhætter forbliver på indtil tilslutning
Det indre af en ubrugt MTP ferrule er en magnet for støv og fnug. Jeg har en flaske trykluft og en kasse med rensepinde i mit værktøjssæt. Hvert stik bliver inspiceret med et lommeskop inden sammenkobling-ingen undtagelser.
Test alt, antag ingenting
Baseline-test med et Optical Loss Test Set (OLTS) er obligatorisk efter-installation. Men test også efter enhver omkonfiguration. Det mest almindelige post-ændringsproblem er ikke brud, men en snavset forbindelse fra håndtering. Dokumenter tabsværdierne; de er din baseline for fremtidig diagnostik.
Denne tilgang til kabelføring forvandler den fra en nødvendig omkostning til et strategisk aktiv. Det er et system, der anerkender fysikkens begrænsninger, fejlbarheden af menneskelige operatører og uundgåeligheden af forandring. Målet er ikke kun at forbinde punkt A med punkt B i dag, men at bygge et fysisk lag, der forbliver klart, tilpasningsdygtigt og pålideligt for den næste ingeniør, der åbner reoldøren.
