Indledning
De fleste guider om fiberoptik læses som en steril lærebog. De oplister dele, kaster rundt om standarder og får det til at virke som en perfekt plug-and-verden. Efter at have brugt årevis i knæ-i opbygning af datacenter og reparationer i marken, kan jeg fortælle dig, at det er alt andet end. Forskellen mellem et klippefast-netværk og et fejlfindende mareridt bunder ofte i de ydmyge, til tider forvirrende, stykker, der limer det hele sammen: forbindelseskomponenterne.
Glem den perfekte teori; her er den virkelige-verden, ofte-opfattet gennemgang af valget af dem.
1. DenFiberoptisk adapter: Dit stiks landingspude
Tænk på en adapter som præcisionsstikket. Dens eneste opgave er at holde to konnektorhylstre i perfekt,-støvfri justering. Det virker simpelt, men det er her, mange billiger-ud og betaler senere.
Du har dine almindelige typer: den chunky, låsende SC; den lille, allestedsnærværende LC; den robuste, gevindskårne FC. Reglen er dumt simpel:matche stikket.Et LC-stik går ind i en LC-adapter. At prøve at tvinge noget andet er en fantastisk måde at ødelægge et stik til $500. Det rigtige valg kommer i ærmematerialet indeni. Til 99 % af indendørs applikationer er zirconia keramiske ærmer guldstandarden-de giver konsekvent lavt tab.
Men til militære eller ekstreme udendørs applikationer, der er udsat for vilde temperaturudsving, vil du se specifikationer, der kræver fosforbronze metalhylstre, da de håndterer termisk ekspansion bedre, dog med en lille, ofte acceptabel, tabsstraf. Min personlige holdning? Hold dig til keramik til datacenter- og virksomhedsarbejde. Og for kærligheden til rene signaler,brug altid adaptere med indbyggede-støvskodder.Jeg har set flere problemer fra kontaminering i en åben havn end fra næsten nogen anden årsag.
2. DenFiberoptiske stik: Forretningsenden
Dette er stikket. Det er grænsefladen til din verden. Landskabet er en blanding af arv og moderne.
SC:Arbejdshesten. Stum, pålidelig og en smule omfangsrig. Stadig konge i mange telefoncentraler og FTTx-terminaler.
LC:Den regerende mester. Dens lille formfaktor vandt Data Center-krigen. Når du pakker 48 porte i et 1U panel, er LC dit eneste fornuftige valg.
FC & ST:Den gamle garde. Du finder FC på meget testudstyr (som din OTDR), fordi gevindkoblingen er sikker. ST hænger på i nogle ældre campus-rygrad. Mit råd? Angiv ikke nye installationer med dem, medmindre du er tvunget til det af eksisterende udstyr.
MTP/MPO:Fremtiden (og nutiden) for hastighed. Denne multi-fiber array-stik er det, der gør 40G, 100G og 400G muligt. Det er komplekst, hvor polaritet er en konstant kilde til hovedpine, men ikke-omsættelig for rygradsarkitekturer med høj-densitet-.
Nu, denStørste landmine: UPC vs. APC.De blå (UPC) og grønne (APC) ender erIKKE udskiftelig.UPC har en flad polering; APC har en 8-graders vinklet polering. Blanding af dem forårsager katastrofale tab. Reglen er ligetil: Brug APCkun hvor afkasttab (tilbage-refleksion) er kritisk. Dette er næsten udelukkende i RF-videooverlejring (CATV) og Passive Optical Network (PON)-systemer som din fiber-til-hjemmet. For hver anden dataapplikation-Ethernet, Fibre Channel, SONET-er UPC standard og korrekt. Jeg har mistet tællingen af de gange, jeg har set grønne APC-stik forkert bestilt til et standarddatalink, hvilket har forårsaget forvirring og forsinkelser.
3. DenFiber Patch ledning: Arbejdshestkablet
Dette er det færdige kabel, du tilslutter mellem din switch og panel. Det virker nemt at købe dem, men detaljer betyder noget.
Først,stik ender.Kend dit udstyr. En Arista-switch med LC-porte har brug for LC-LC-duplekskabler. Det virker indlysende, men du ville blive overrasket.Fiber type er kritisk: gul jakke til enkelt-tilstand (langt træk, høj hastighed), aqua til OM4/OM5 multi-tilstand (kort-rækkevidde, omkostningseffektive-datacenterlinks). Jakkens materiale betyder også noget. I plenumsrum, duskalBrug LSZH-klassificerede kabler (Low Smoke Zero Halogen) for at overholde brandsikkerhedskoder som NEC i USA. Riser-rated (CMR) er til lodrette løb mellem etager.
Min stærke anbefaling:Invester i Bend-ufølsom fiber (ITU-T G.657.A2-kompatibel) til patch-kabler. Den lille omkostningspræmie er det værd. Det giver dig mulighed for at trække kabler tæt rundt om hjørner uden at bekymre dig om "macrobend"-dæmpning, som er en livredder i trange skabe. Angiv for kritiske DWDM- eller 400G-links med lang-rækkeviddeUltra lavt tab (ULL)patch ledninger. Disse bruger premium ferrules og polering for at opnå tab under 0,15 dB, hvilket giver dig et dyrebart ekstra linkbudget.
4. DenFiberoptisk pigtail: Fusionspunktet
En pigtail er en hybrid: en forbindelse i den ene ende, bar fiber i den anden. Det er den permanente bro mellem backbone-kablet (splejset til den bare ende) og patchpanelet (hvor stikket sættes i).
Det er her, praksis afviger fra teori. Mens der findes felt-installerbare stik,intet slår en fabriks-poleret pigtail, der er fusionssplejset.Konsistensen og det lave tab (typisk mindre end eller lig med 0,2 dB) fra en fabrikspolering, som dokumenteret i standarder som TIA-455-234, overstiger langt, hvad der er opnåeligt i marken under mindre end ideelle forhold. Jeg har set felttermineringer krybe op til 0,5-0,75 dB. I en lang kaskade lægger det op til fiasko.
Vælg enkelt-tilstand (OS2) eller multi-tilstand (OM4) for at matche dit kabelanlæg. Den 900 µm tætte-bufrede fiber på stubben er robust til splejsning. Efterlad engenerøs servicesløjfe-mindst 1,5 meter-i splejsningsbakken. Ingeniører, der afskærer det for at "spare plads", skaber fremtidige reparationsmareridt.

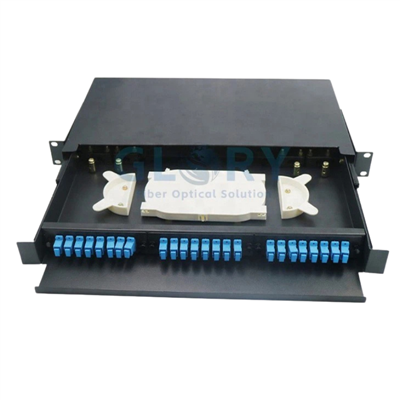

5. DenPanel- og adaptersamling: Nervesystemet
Dette er hjemmet til alle ovenstående. Patchpaneler og indhegninger organiserer kaosset. Valget her handler om tæthed, tilgængelighed og ledelse.
LC-paneler med høj-densitet (som 48 porte i 1U) er standard. For MTP-systemer ser du på modulære paneler, der accepterer MTP-adapterblokke. Nøglen er at planlægge vækst oghåndterbarhed.Et panel, der er 100 % fyldt på dag ét, er et mareridt at fejlfinde. Brug tomme moduler og planlæg for 20-30 % ekstra porte. Overvej ogsåtilgængelighed foran vs. bag.Kan du nemt spore og udskifte en beskadiget adapter forfra, eller skal du afmontere hele panelet?
Pulling It All Together: A Real-World Workflow
Så hvordan specificerer du egentlig dette for et projekt? Her er min ikke-lærebogsproces:
Start med kravene.Hvad er applikationen? Er det en 400G datacenter-rygrad (SMF, MTP), en campus-rygrad (MMF, LC) eller et FTTx-netværk (SMF, SC/APC)? Hastigheden/afstanden dikterer fiberen. Applikationen dikterer forbindelsen/poleringen.
Revidere det eksisterende miljø.Hvad er der allerede? Du bygger ikke altid greenfield. Kompatibilitet med eksisterende paneler og udstyr er altafgørende for at undgå en skov af hybride patch-snore.
Prioriter smertepunkterne.Er det tæthed? (Gå LC eller MTP). Er det barske omgivelser? (Spec. robuste, IP67-konnektorer og forseglede kabinetter i henhold til IEC 60529). Er det fremtidssikret? (Deploy MTP trunks, selvom de oprindeligt blev brugt til 10G, for nem opgradering til 40/100G).
Vælg kvalitet og konsistens. Køb fra anerkendte producenter, hvis komponenter er testet for at matche standarder som IEC 61753-1. At blande og matche mærker uden navn er et satsning på tab og pålidelighed. Et panel fyldt med konsekvent polerede, rene konnektorer er en smuk ting.
Glem aldrig rengøring og inspektion. Den dyreste, standard-kompatible komponent er værdiløs, hvis ferrulens endeflade er snavset. Enhver installations- og vedligeholdelsesprocedure bør starte og slutte med korrekt inspektion (i henhold til IEC 61300-3-35) og rengøring. Dette er ikke et forslag; det er reglen nummer et.
I sidste ende handler valg af fiberkomponenter ikke om at huske et katalog. Det handler om at forstå afvejningen- mellem tæthed, ydeevne, omkostninger og operationel virkelighed. Det handler om at vide, at det grønne stik er til et bestemt formål, at fabriksafslutning slår feltarbejde for pålidelighed, og at et rent stik er et lykkeligt stik. Undgå den teoretiske perfektion; sigte mod robust, håndterbar og fornuftig. Dit fremtidige jeg, der sporer et link kl. 02.00, vil takke dig.
