Single-Mode Fiber vs Multi-Mode Fiber

Single-Mode Fiber (SMF)

Hvordan det virker

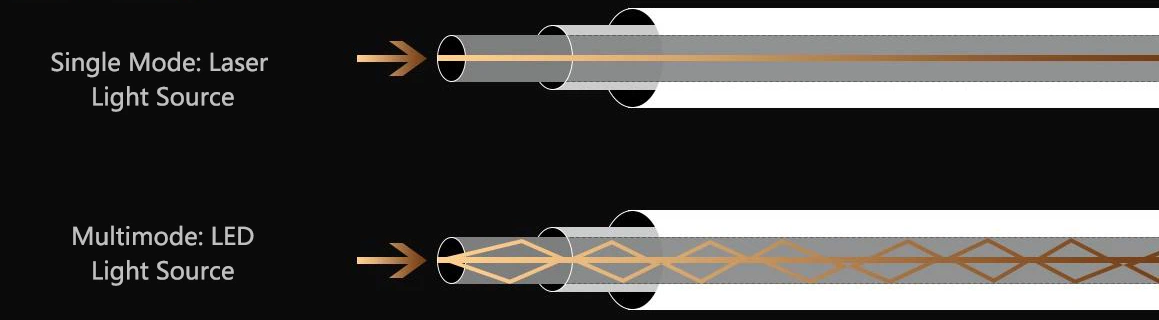

Single-mode fiber har en kerne, der er lige8 til 10 mikrometerbred - omkring en-tiendedel af bredden af ​​et menneskehår. Den lille kerne er nøglen. Den er lille nok til, at kun én lysstråle kan rejse gennem den ad gangen og bevæger sig i en lige linje fra den ene ende til den anden. Fordi alt lys tager samme vej, forbliver signalet skarpt og spredes ikke ud. Dette kaldesmodal spredning, og enkelt-mode fiber har i det væsentlige intet af det.

For at skubbe lys gennem så lille en åbning kræver SMF enlaser lyskilde. Lasere producerer en meget fokuseret, smal stråle - præcis, hvad du har brug for. Ulempen er, at laser-baserede transceivere koster mere end de LED- eller VCSEL-kilder, der bruges i multi-tilstandssystemer. Når det er sagt, for ethvert link, der skal dække lange afstande eller bære meget høj båndbredde, er ydeevnen de ekstra omkostninger værd.

Hvor det skinner: Eksempler på virkelige-verden

Single-mode fiber dominerer enhver applikation, hvor signalet skal rejse langt. Et par konkrete eksempler:

Googles globale fibernetværk bruger single-fiber til sine undersøiske kabelsystemer, inklusive FASTER-kablet, der forbinder USA og Japan - en løbetur på over 9.000 km. (Kilde: Google Cloud-blog, 2022)

AT&T's fiber-til--hjemmeimplementeringer (FTTH) i hele USA er udelukkende afhængige af OS2 single-mode fiber, som kan understøtte datahastigheder på 1 Gbps og derover over afstande på 20 km eller mere pr. node. (Kilde: AT&T Investor Relations, 2023)

Hyperskala datacentre som dem, der drives af AWS og Microsoft Azure, bruger single-mode fiber til inter-bygnings- og campus-backbone-links, hvor kørsler overstiger 500 meter.

Kildereferencer: Google Infrastructure, AT&T FTTH Whitepaper 2023, IEEE 802.3 Standard

OS1 og OS2 standarder

Single-mode fiber kommer i to hovedkvaliteter.OS1er bygget til indendørs brug - gennem vægge, kabelbakker og bygningsstigerør. Den har et maksimalt signaltab på 1,0 dB pr. kilometer.OS2er lavet til udendørs installationer, hvor fiberen er beskyttet i løse rør inde i en kabelkappe. OS2 opnår meget lavere signaltab - ikke mere end 0,4 dB/km -, hvorfor det bruges til lange campusløb, by-omfattende metronetværk og langdistanceforbindelser mellem byer.

Hvis du kører fiber mellem to bygninger på en campus eller forbinder fjerntliggende steder, er OS2 næsten altid det rigtige valg. OS1 giver mening, når du kabler inden for en enkelt bygning, og prisen pr. meter betyder mere end maksimal rækkevidde.

Multi-Mode Fiber (MMF)

Hvordan det virker

Multi-mode fiber har en anden tilgang. Dens kerne er meget større -50 mikrometeri de fleste moderne installationer, eller 62,5 µm i ældre OM1-kabel. Den større kerne er nem at arbejde med: den accepterer lys fra lave-omkostningerLED- eller VCSEL-kilderfrem for dyre lasere, og det er mere tilgivende, når man forbinder fiberender sammen.

Afvejningen-ermodal spredning. Når flere lysstråler rejser gennem den samme kerne i lidt forskellige vinkler, ankommer de til den fjerne ende på lidt forskellige tidspunkter. Over korte afstande er dette ikke et problem. Over længere afstande får det signalet til at sløre og blive svært at læse. Dette er den grundlæggende årsag til, at multi-mode fiber har en afstandsgrænse, uanset hvor gode dine transceivere er.

Moderne MMF bruger et graderet-indeksdesign - kernen er konstrueret, så lysstråler, der bevæger sig længere fra midten, bevæger sig hurtigere, hvilket hjælper dem med at ankomme på omtrent samme tidspunkt som stråler nær midten. Dette kompenserer delvist for modal spredning og er grunden til, at nyere OM-kvaliteter klarer sig meget bedre end OM1.

OM-standarder: OM1 til og med OM5

OM-klassifikationssystemet (defineret af ISO/IEC 11801) fortæller dig, hvor meget båndbredde en multi-mode fiber kan bære, og hvor langt. Hver generation er bedre end den sidste:

Kilde: ISO/IEC 11801:2017, TIA-492AAAE (OM5-standard)

OM1 og OM2 er egentlig kun relevante, hvis du arbejder med eksisterende infrastruktur. For enhver ny installation, start ved OM3 som minimum. OM4 er den mest installerede standard i dag og har en god balance mellem omkostninger og ydeevne. OM5 er værd at overveje, hvis du planlægger 40G- eller 100G-hastigheder og ønsker at bruge færre fibertråde gennem{10}}kortbølgedelingsmultipleksing (SWDM).

Et eksempel fra den virkelige-verden:Ciscos datacenterdesignguideranbefale OM4 som baseline for nye 10G- og 25G-implementeringer, med OM5 for websteder, der planlægger at flytte til 100G inden for de næste par år. (Kilde: Cisco Data Center Design Guide, 2023)

Hoved-til-Sammenligning af hoved

Kilde: TIA-568.3-D, ISO/IEC 11801, IEEE 802.3 Ethernet-standarder

Sådan vælger du den rigtige fiber

Valget kommer ned til tre ting: afstand, båndbredde og budget. Her er en enkel måde at tænke over det på.

Brug enkelt-tilstandsfiber, når:

Din kabelføring er længere end 500 meter

Du har brug for 100G, 400G eller højere hastigheder - nu eller i fremtiden

Du forbinder separate bygninger, campusser eller fjerndatacentre

Du bygger en fiber-til--hjemmenetværket (FTTH)

Du ønsker det lavest mulige signaltab over lange afstande

Brug multi-tilstandsfiber, når:

Alle dine links er inden for en enkelt bygning eller kort campus (under 300–550 m)

Du bygger tætte datacenter horisontale kabler, hvor transceiver-omkostninger er en væsentlig faktor

Dine målhastigheder er 10G eller 25G (OM3/OM4) eller op til 100G ved kort rækkevidde (OM5)

Du skal holde forhåndsbudgettet så lavt som muligt for mange korte links

Et punkt, der ofte overrasker folk: Mens multi-kabel koster lidt mere pr. meter end enkelt-tilstand,transceiverne er meget billigere. For et datacenter med hundredvis af korte forbindelser tæller disse transceiverbesparelser hurtigt op. En 10G SFP+ SR-transceiver til OM3/OM4 koster typisk omkring $15-30, mens en tilsvarende single-mode LR-transceiver kan køre $80-150 eller mere. (Kilde: Fiberstore-prisdata, 2024; verificeret på tværs af større leverandører)

På bagsiden, for et 10-km backbone-link, ville du have brug for aktivt udstyr til at regenerere et multi--mode-signal længe før du nåede slutningen -, mens enkelt--tilstand ville dække hele distancen uden problemer. I så fald er single-mode faktisk den billigere løsning generelt.

Ofte stillede spørgsmål

Hvad er den væsentligste forskel mellem enkelt-mode og multi-mode fiber?

Kernestørrelsen. Single-mode fiber har en meget lille kerne (~9 µm), der kun tillader én lysvej, hvilket giver den meget lavt signaltab og evnen til at tilbagelægge lange afstande. Multi-mode fiber har en større kerne (50 eller 62,5 µm), der understøtter mange lysveje, hvilket begrænser afstanden, men giver mulighed for billigere transceivere.

Hvornår skal jeg bruge enkelt-mode fiber?

Hver gang din kabelføring er længere end et par hundrede meter, eller når du har brug for meget høj båndbredde som 100G eller 400G. Enkelt-tilstand er standarden for WAN-forbindelser, lange-forbindelser, metronetværk og fiber-til--hjemmeimplementeringer.

Er multi-mode fiber billigere end single-mode?

For korte links, ja -, fordi transceiverne koster meget mindre. Men for længere links ender enkelt-tilstand generelt billigere, fordi du undgår det signalforstærkende udstyr, som multi-tilstand har brug for. Pausepunktet- er omkring 300-500 meter, afhængigt af den hastighed og det udstyr, du bruger.

Hvad er forskellen mellem OS1 og OS2?

Begge er single-standarder. OS1 er til indendørs, tæt-bufret kabel med op til 1,0 dB/km signaltab. OS2 er til udendørs, løst-rørkabel med et meget lavere tab på 0,4 dB/km -, hvilket gør det velegnet til længere løb mellem bygninger og på tværs af campusser.

Kan multi-mode fiber understøtte 100G-netværk?

Ja, men kun over korte afstande. OM5-fiber, der bruger SWDM (short-wave division multiplexing) kan bære 100G i op til 150 meter. Til noget længere, har du brug for single-fiber.

Afsluttende tanker

Hverken single-mode eller multi-mode fiber er bedre i enhver situation. De er designet til forskellige opgaver.

Single-mode fibergiver dig rækkevidde og båndbredde, som multi-tilstand simpelthen ikke kan matche. Hvis dit netværk spænder over bygninger, campusser eller byer -, eller hvis du planlægger 400G og derover, er - enkelt-tilstand det rigtige grundlag.

Multi-mode fiberholder omkostningerne nede i korte,-højdensitetsmiljøer som datacenterserverrum og LAN-skabe til virksomheder. For alt under 500 meter ved 10G til 100G hastigheder er det et praktisk,-gennemprøvet valg.

Min generelle anbefaling: Hvis du er i tvivl om fremtidige behov for afstand eller båndbredde, så gå med enkelt-tilstand. Kablet i sig selv er ikke dyrt, og OS2 fiber er let at finde. Transceiverne koster mere i dag, men priserne er faldet støt -, og du behøver ikke at-trække kabel igen, hvis dine krav vokser.

Hvis du kabler til en ny datacenterhal eller opgraderer et campus-LAN, hvor alle kørsler er klart under 300 meter, er OM4 stadig et solidt og omkostningseffektivt valg for 2024-2025-implementeringer.

Referencer

• ISO/IEC 11801:2017 - Generisk kabling til kundens lokaler

• TIA-568.3-D - Standard for optiske fiberkabler

• IEEE 802.3 Ethernet Working Group Standards

• Cisco Data Center Design Guide, 2023 Edition

• AT&T FTTH Infrastructure Whitepaper, 2023

• Google Cloud Infrastructure Blog, Submarine Cable Systems, 2022

• Fiberstore (FS.com) Transceiver Pricing & Compatibility Data, 2024
