Fiberkoblinger: Den enkle guide til optisk signalstyring

Introduktion: Kernekomponenten til at rette lys

Tænk på internettet, medicinske scanninger eller fabrikssensorer. Bag mange avancerede teknologier finder du lyssignaler, der rejser i hår-tynde glasfibre. Men hvordan styrer du, hvor lyset går hen? Hvordan opdeler du det, kombinerer det eller sorterer det? Det væsentlige svar er fiberkoblingen.

En fiberkobling er en grundlæggende, uundværlig del af fiberoptiske systemer. Den fungerer som en passiv forbindelsesboks eller trafikleder for lys. I modsætning til et simpelt stik, der blot forbinder to fibre, forbinder en kobling tre eller flere fibre. Dens hovedopgave er at styre lysstrømmen mellem dem. Den kan opdele et lyssignal i flere veje, kombinere flere signaler til én eller adskille forskellige lysfarver. Du finder ikke et komplekst netværk eller præcist instrument, der fungerer uden dem. Denne guide forklarer, hvad de er, hvordan de fungerer, og hvordan du vælger den rigtige

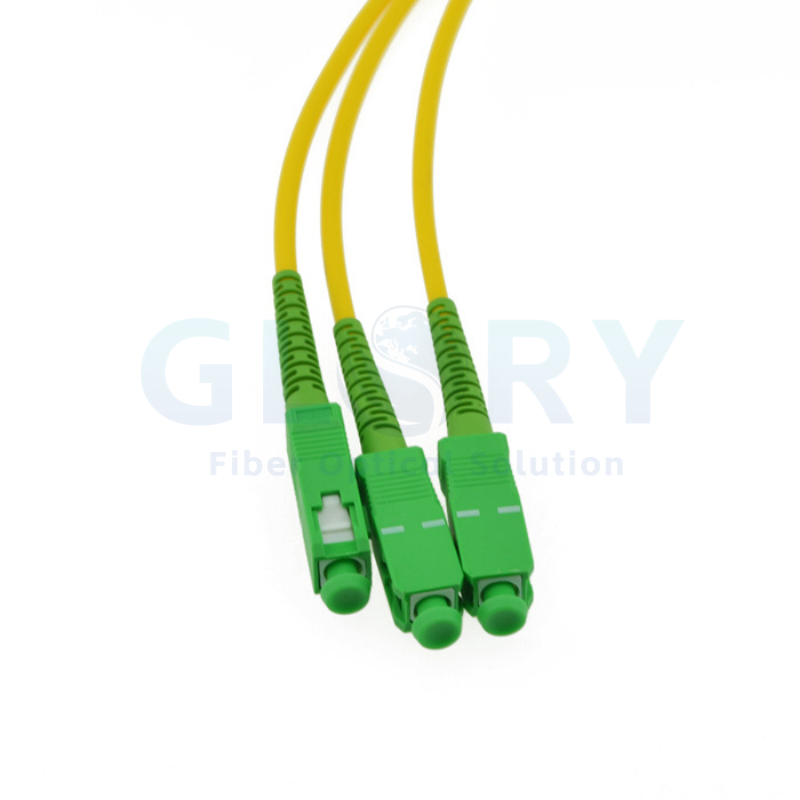

Hvad er præcis enFiberkobling?

Fiberoptisk kobler er en enhed, der forbinder flere optiske fibre ved porte. Det giver dig mulighed for at styre og overføre optisk strøm (lyssignaler) mellem disse porte. Her er hvad de typisk gør:

Split lys:Tag et indgangssignal og del dets effekt i to eller flere udgangsfibre. Et almindeligt eksempel er en 90/10 splitter, som sender det meste af lyset frem og tapper en lille del til overvågning.

Kombiner lys:Flet signaler fra to eller flere inputfibre til en enkelt outputfiber.

Administrer bølgelængder:Adskil eller kombiner forskellige farver (bølgelængder) af lys. Dette er nøgleteknologien til Wavelength Division Multiplexing (WDM), som sender enorme mængder data over én fiber.

Styr polarisering:​ Administrer orienteringen af ​​lysbølgen i specialiserede systemer, der kræver det.

Hvordan fungerer de egentlig? To hovedmetoder.

Fiberkoblinger fungerer efter principperne for, hvordan lys opfører sig inde i smeltet glas. Der findes to primære fremstillingsmetoder:

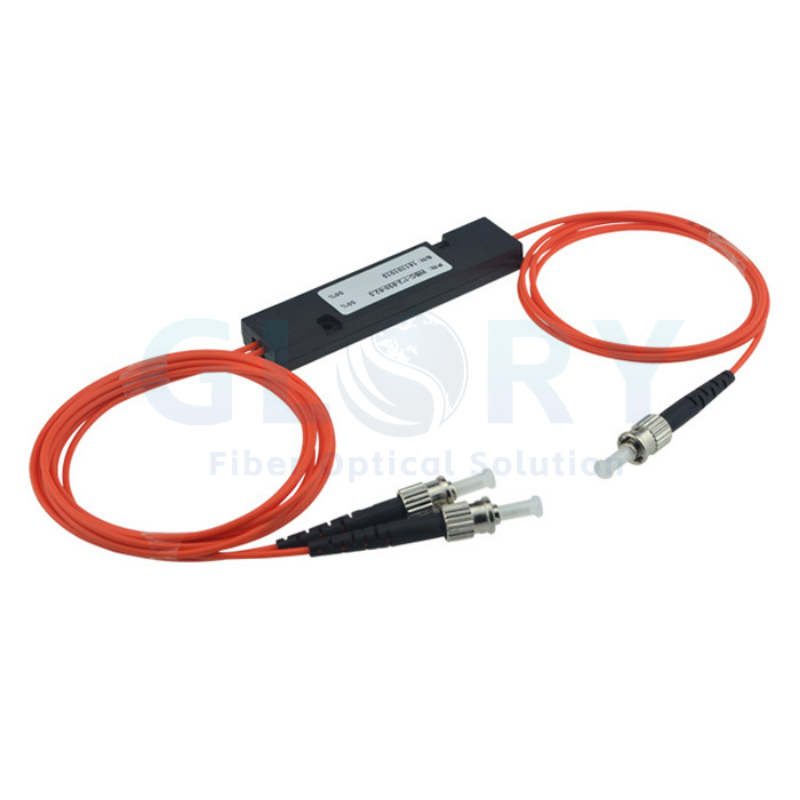

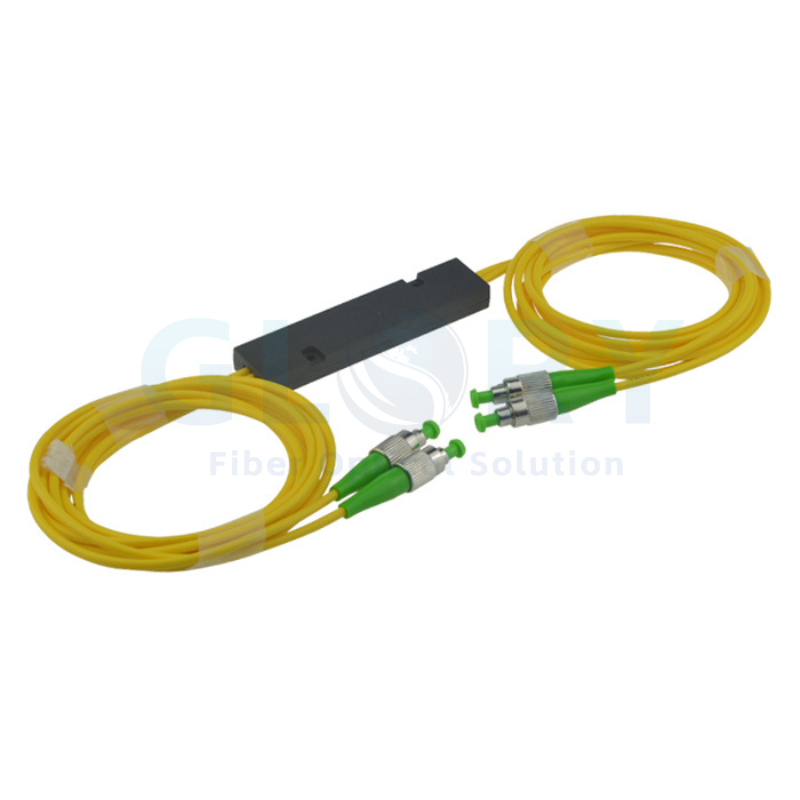

Fused Biconical Taper (FBT):​ Dette er den klassiske, praktiske-tilgang. To eller flere fibre opvarmes, strækkes og snoes sammen over en kort sektion. I denne sammensmeltede og tilspidsede zone kan lyset fra den ene fibers kerne "lække" og interagere med kernen af ​​den tilstødende fiber. Denne interaktion tillader lys at overføre eller "koble" fra den ene fiber til den anden. Mængden af ​​overførsel afhænger af længden af ​​den smeltede sektion, hvor tæt fibrene er, og lysets farve. Det er pålideligt og omkostningseffektivt-til enklere design.

Planar Lightwave Circuit (PLC):​ Dette er en mere moderne metode med-høj præcision. Tænk på det som at udskrive et lille glaskredsløb på en chip. Ved at bruge teknologi svarende til fremstilling af computerchips ætses mikroskopiske veje (bølgeledere) ind i et silicalag. Lys rejser og deler sig ved perfekt dannede kryds i denne chip. PLC-teknologi er fantastisk til at skabe koblere med mange udgange (som 1x32), der deler lys med enestående ensartethed. Det er det rigtige valg til-komplicerede applikationer med flere-porte.

Typer af fiberkoblinger: Vælg det rigtige værktøj

Der er ikke en universalkobling. Du vælger ud fra dine behov:

Efter havnetælling:​ 1x2 (én indgang, to udgange), 2x2 (to indgange, to udgange - meget almindelig), 1xN (en indgang, mange udgange), NxN (flere indgange og udgange).

Efter funktion:

Standard splittere/kombinere:Til grundlæggende kraftopdeling eller kombination.

WDM-koblinger:(CWDM, DWDM) Til sortering af lys efter farve.

Polarisationsvedligeholdende (PM) koblinger:For systemer, der kræver, at lysets polarisationstilstand forbliver fast.

Efter fibertype:

Enkelt-tilstand (SM):​ Bruges til-langdistance telekommunikation og data. Dette er den mest almindelige type.

Multimode (MM):​ Bruges til kortere links, som i bygninger eller datacentre.

Nøgletal at kende: Forstå specifikationerne

For at vælge klogt skal du forstå disse specifikationer:

Opdelingsforhold:​ Procentdelen af ​​lys sendt til hver udgang (f.eks. 50/50, 95/5).

Insertion Loss (IL):Det samlede signaltab for en bestemt vej gennem kobleren. Lavere er bedre (f.eks. 3,5 dB).

Overskydende tab (EL):Det ekstra lys tabt inde i selve koblingen, ud over den tilsigtede split. Lavere er bedre.

Direktivitet/isolering:​ How well the coupler prevents light from going backward to the input. Higher numbers (like >55 dB) betyder bedre ydeevne.

Bølgelængdeområde:De specifikke lysfarver, som kobleren er designet til at arbejde med.

Ensartethed (for PLC):Hvor jævnt udgangseffekten er fordelt mellem porte. Fremragende ensartethed er en stor PLC-fordel.

FBT vs. PLC: En klar sammenligning

Sådan vælger og bruger du dem: Enkle tips

At få det rigtigt er ligetil, hvis du følger disse punkter:

Kend din split:​Beslut præcis, hvor meget lys du har brug for på hver udgangsvej.

Match fiberen:​ Bland aldrig enkelt-mode og multimode fibre i en kobler. Tabet vil være stort. Vælg SM for tele/data, MM for korte links.

Pas på miljøet:Overvej temperatur, luftfugtighed og fysisk beskyttelse. Vælg en passende pakke (bar fiber, modul, stativ-montering).

Håndteres med forsigtighed:hold altid stik rene. Beskidte forbindelser er den største årsag til fejl.

Brug PM til polariseret lys:Hvis dit system bruger polariseret lys, skal du absolut bruge en Polarization Maintaining (PM) kobling.

Hvor fiberkoblinger gør en forskel

Disse komponenter er de ubesungne helte i utallige systemer:

Telekom og internet:​ Levering af fiber-til-hjemmet-(FTTH/PON), kombinerer datakanaler (WDM) og aflytning af linjer til overvågning.

Test og måling:Bruges i udstyr som OTDR'er til at skabe referencestier og dele testsignaler.

Sensorsystemer:Danner kernen i interferometre til gyroskoper, belastnings-/temperatursensorer (FBG'er) og distribuerede sensornetværk.

Medicinsk teknologi:Muliggør billeddannelse i endoskoper og leverer lys i diagnostiske værktøjer.

Industrielle lasere:Kombination af stråler for mere effekt og sikker sampling af strøm til overvågning.

Forskningslaboratorier:Opbygning af eksperimentelle optiske opstillinger og kvanteoptiksystemer.

Kort sagt, hvis dit arbejde involverer vejledende lys, har du sandsynligvis brug for en fiberkobling. At forstå disse grundlæggende funktioner hjælper dig med at vælge den perfekte komponent til at få dit system til at skinne.
