Indledning
Fiberoptisk rygradkabling er den vigtigste datamotorvej i moderne bygninger. Den forbinder udstyrsrum med teleskabe. Dette system bærer enorme mængder data fra cloud-tjenester, AI-applikationer og video. Efterhånden som Wi-Fi 6/7 og IoT-enheder vokser, skal backbonehastighederne nå 40G eller 100G. Ellers opstår der flaskehalse.MPO/MTP stiker nøglen her. Deres design pakker 12 eller 24 fibre i ét stik.
Dette sparer plads i overfyldte datacentre. Brancheledere kan lideCorningsige MPO/MTP er standarden for 40G/100G-netværk. Denne vejledning viser enkle trin til korrekt installation.

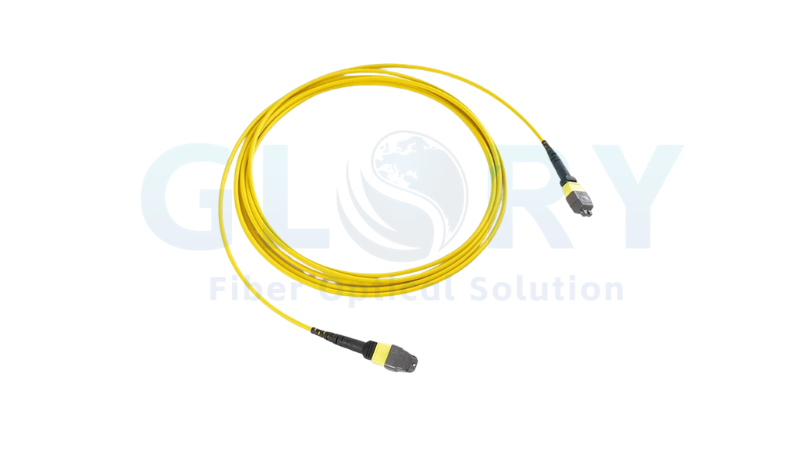

MPO/MTP stikGrundlæggende
MPO-stik bruger en rektangulær ferrul med 12 eller 24 fibre. Styrestifter sikrer god justering. MTP er en bedre version af MPO. Den har aftagelige huse og snævrere tolerancer. God kvalitet betyder indføringstab under 0,35dB og returtab over 30dB. Kontroller altid overensstemmelse med IEC 61754-7.
Der er tre polaritetstyper: Type A (lige), Type B (vendt) og Type C (ombyttede par). Billeder fra FS.com viser, hvordan nøgleorientering betyder noget. Tving aldrig tilslutninger. Forkerte stifter forårsager skade.
40G/100G-standarder og netværkslayouts
IEEE 802.3ba definerer 40GBASE-SR4- og 100GBASE-SR4-standarder . 40G bruger fire 10G-stier. 100G-SR4 bruger fire 25G-stier. Tre layouts fungerer godt: direkte switch-links med MPO-stammer, struktureret kabling med MPO-til-LC-udskæringer eller ryg-bladdesign. OM4 fiber understøtter 150 meter til 100G-SR4. OM3 når kun 100 meter.
IEEE-tabeller beviser, at OM4 er bedre. Tilpas altid fibertype til dine afstandsbehov. Overskrid ikke grænserne for at undgå signaltab.
Design af dit kabelsystem
Vælg OM4 fiber for gode omkostninger og ydeevne. OM5 tilføjer parathed til fremtidig bølgelængdemultipleksing. Planlæg polariteten omhyggeligt. Metode A bruger patch panel flips. Metode B bruger konnektorinversion.
Metode C bytter fiberpar. Cornings MTP HD-moduler giver høj porttæthed og beskytter bøjningsradier. Beregn fiberbehov. 40G har brug for 8 fibre (4 sender, 4 modtager). 100G-SR4 har brug for 12 fibre (8 aktive, 4 reservedele). Brug lodrette 1U-kabinetter til at håndtere slæk. Casestudier fra FS.com viser, at dette forhindrer overbelastning.
Regler for installation og test
Rengør først hvert stik. Efterse med et 400x fiberkikkert. Brug IEC 61300-3-35 rengøringsmidler. Juster styrestifterne lige, når de indsættes. Vinkle ikke stikket. Vent på et hørbart klik. Test på to måder. Tier 1 kontrollerer totalt tab og kontinuitet med MPO lyskilder. Tier 2 bruger OTDR til at kontrollere individuelle fibre.
Bestået/ikke bestået kræver kanaltab under 1,5dB ved 850nm. Bekræft altid polariteten med MPO loopback-testere. Almindelige fejl er snavs på ferrules og forkerte fibersekvenser. Cornings vejledninger beskriver korrekte momentindstillinger.
Forbereder til 400G og derover
Tænk på opgraderingsstier. Brug 16-fiber MPO'er til at opdele 400G-SR8 i fire 100G-links. OM5 fiber understøtter SWDM4-teknologi på tværs af flere bølgelængder. For eksisterende LC-netværk tillader BiDi-transceivere dupleksmigrering på enkeltfibre{10}}fiber MPO-trunks håndterer 400G-DR4's fire 100G-baner.
Bøjnings-ufølsom fiber (BIF) forhindrer skader i tætte bakker. IEEE 802.3cm standarder dækker nu 400G over multimode fiber. Forud-terminerede MPO-systemer giver dig mulighed for at tilføje kapacitet efter behov. Denne "betal-eftersom-du-vokser"-tilgang sparer penge senere. Kontroller altid OEM transceiver behov før opgradering.
Eksempler fra virkelige-verden, og hvorfor de er vigtige
Lad mig dele nogle virkelige tilfælde. En kommerciel bank i Georgien havde brug for 100G-forbindelser mellem sine kerneforretningsmoduler. De valgte FS.com's MTP-system med høj-densitet. Løsningen brugte pansrede MTP-kabler til udendørs links. Det fungerede i kraftig regn og sne. Banken fik lav-latenstransmission for sine kerneapplikationer. Jeg tror, det viser, hvordan forud{10}}terminerede systemer fungerer under vanskelige forhold.
Et andet eksempel er Cornings EDGE Rapid Connect. Dette er en robust kabelløsning med høj-densitet. Den bruger Fast Track MTP-stikket. To teknikere kan forbinde 3.456 fibre på én arbejdsdag. Det er hurtigt. Corning siger, at det reducerer installationstiden med op til 70 %. Efter min mening er denne form for hastighed afgørende for store datacentre.
MPO/MTP-stik sparer også tid. Traditionel feltopsigelse tager 55-75 timer for komplekse opgaver. MPO/MTP-systemer leveres fabriksterminerede. De reducerer installationstiden med 75-80 %. Dette er ikke kun snak. Det er reelle besparelser.
Hvad standarderne siger
IEEE 802.3ba-standarden fra 2010 satte reglerne for 40G og 100G Ethernet. Den definerer PHY-specifikationer for forskellige medier. IEEE 802.3bm-opdateringen i 2015 tilføjede 4×25 Gbps-arkitektur til 100G. Dette flyttede fra 10×10Gbps til 4×25Gbps. Det betyder lavere effekt og bedre tæthed. Disse standarder er grundlaget for nutidens QSFP28-moduler.
Til afstande er OM4 fiber bedst. Den understøtter 100 meter for 100G-SR4 og 150 meter for 40G-SR4 . OM3 klarer kun 70 meter for 100G-SR4. Så OM4 giver mere rækkevidde. Dataene er klare.
Gør dig klar til 400G
Skiftet til 400G sker. 400G-SR8 bruger PAM-4-kodning og MPO-16-stik. Hver fiber kører på 50G. Så du skal bruge 8 fibre til 400G. Dette er mere effektivt end den gamle NRZ-idé med 16 fibre.
Commscope bemærker, at 16-fiberstammer er smarte til nybyggeri. De understøtter 8-fiber og 16-fiber applikationer. Dette giver fleksibilitet. Jeg tror på, at planlægning i forvejen sparer penge og besvær.
Afsluttende tanker
Fiber backbone-infrastruktur er afgørende for moderne netværk.MPO/MTP stikgøre højhastighedslinks mulig. Standarder som IEEE 802.3ba giver reglerne. OM4 fiber giver god ydeevne. Rigtige sager fra FS.com og Corning viser, at det virker. Når man ser fremad, har 400G brug for 16-fiber MPO'er og PAM-4-teknologi. Mit råd er at planlægge dit system omhyggeligt. Brug kvalitetsdele. Følg installationsreglerne. Test alt. Så er dit netværk klar til i dag og i morgen.
