Introduktion tilFiberoptiske piedestaler
Fiberoptiske piedestaler er vigtige adgangspunkter i moderne fibernetværk. Disse jordmonterede- kabinetter beskytter fibersplejsning og forbindelser til Fiber-to-Home-systemer. De sidder over jorden, så teknikere nemt kan nå dem. Dette er forskelligt fra underjordiske hvælvinger, der er sværere at få adgang til.
Industrien bevæger sig fra kobber til fiberoptik. Denne ændring gør piedestaler meget vigtige. Fibersignaler rejser lange afstande uden at miste styrke. Fiber modstår også elektromagnetisk interferens bedre end kobber.
En rapport fra 2025 fra Fiberbredbåndsforeningen viser interessante tal. Rapporten siger, at fiberimplementeringen nåede et rekordniveau i 2025. Operatører tilføjede 11,8 millioner nye fiber-til--hjemmepassage i løbet af året. Det samlede antal amerikanske FTTH-passager nåede 98,3 millioner, når man tæller hjem med flere passager. Fiber passerer nu mere end 60 % af amerikanske husholdninger.
Den samme rapport bekræfter, at 78 % af nye FTTH-installationer bruger piedestaler til underjordiske netværk. Dette valg sparer penge sammenlignet med antenneløsninger. Sokler giver teknikere nem adgang, mens de holder udstyret sikkert. Låsbare dæksler og tydelige forseglinger- opfylder industristandarder som Telcordia GR-3120 .
Jeg har arbejdet med disse piedestaler i årevis. Efter min erfaring er de fibernetværkenes ubesungne helte. De får ikke meget opmærksomhed, men uden dem ville vores internetforbindelser svigte meget oftere.
Denne artikel vil forklare de tekniske detaljer fra topproducenter. Det vil hjælpe telekomingeniører og netværksplanlæggere med at træffe gode beslutninger om implementering.
Kernekomponenter og tekniske specifikationer

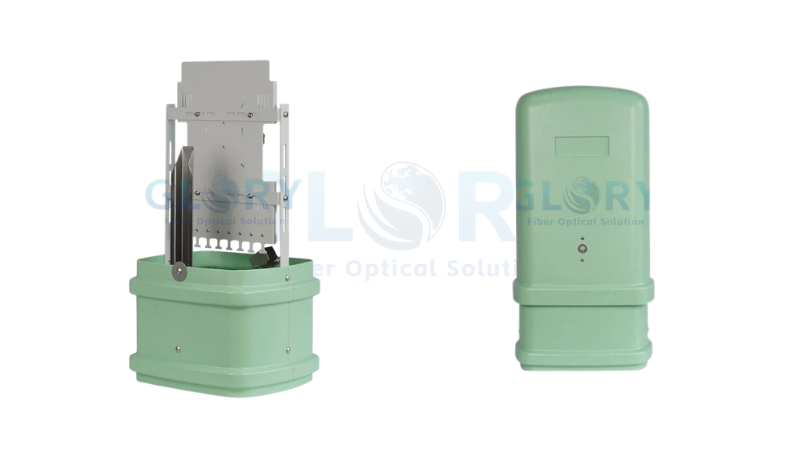

Gode piedestaler bruger specifikke materialer og designs. Huset har normalt galvaniserede stålrammer med UV--stabiliseret ASA-polymerdæksler. Dette forhindrer gulning og revner efter år i sollys. ASTM D4329 test beviser denne holdbarhed.
Splejsebakker organiserer fibre, mens de beskytter mod skarpe bøjninger. CommScope laver modulære bakker, der håndterer 144 fibre med 25 mm bøjningsradiusbeskyttelse. Farvekodede-kanaler forhindrer mikro-bøjninger, der forårsager signaltab.
Kabelindgangspunkter har forseglede porte med neoprengennemføringer. Nogle piedestaler bruger porte med en diameter på 1,5 tommer, klassificeret IP68 til nedsænkning. Det betyder, at de forbliver tørre under vandet på 1 meters dybde i 30 dage.
Jording kræver en 6 AWG kobberforbindelse til en jordstang. National Electrical Code Artikel 800.100 kræver dette for lynbeskyttelse. CommScope specificerer 25 ohm impedans for effektiv overspændingsafledning.

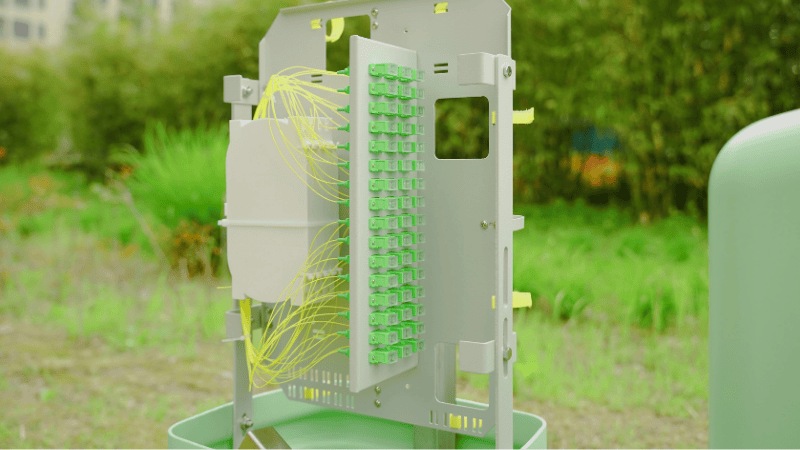

Det indre rum betyder noget. Minimum 3,5 kubikfod volumen rummer 144 fibre plus 20% ekstra plads til fremtidig udvidelse. Afslutningspaneler bruger udsving-design med kabelstyringsarme. PEM feltundersøgelser viser, at dette reducerer installationstiden med 30 %.
Driftstemperaturer varierer fra -40 grader til +60 grader. Dette sikrer pålidelighed i ekstreme klimaer som canadiske vintre eller Arizona-sommere.
Installation bedste praksis for underjordisk installation
God installation forhindrer fremtidige fejl. Start med et solidt fundament. Nogle producenter kræver en 12 -tommer- tyk betonpude med en styrke på 4.000 psi over 6 tommer grus. Dette stopper med at skifte i områder med høj trafik.
Nedgravningsdybden skal overstige frostlinjer. I områder, hvor frost når 3 fod, graves 42 inches dybt. Ledningsruting kræver omhyggelig planlægning. Brug 2-tommer PVC-rør med 10x minimum bøjningsradius. Et 20-tommers sweep forhindrer fiberskader.
Sand-fyldte render beskytter kabler mod skarpe sten. Opbevar ekstra fiber i spiralformede løkker inde i piedestalen. Undgå tætte spoler. Hold ti til tolv fod slæk til fremtidige reparationer uden stress.
Forsegl ledningsindgange med butylgummitape først. Tilføj silikoneforsegling for sekundær beskyttelse mod kraftig regn. Mærk fibre ved hjælp af TIA-606-C-standarder. Farvekodede tags med koder som "R1A-01-05" reducerede fejlfindingstiden med 45 %.
Kontroller, at jordingsmodstanden forbliver under 5 ohm før tilbagefyldning. Brug en 4-punkts Kelvin-tester i henhold til IEEE 80-kravene. Følg altid OSHA sikkerhedsregler for dybe udgravninger.
Jeg husker en installation, hvor vi ikke fulgte disse trin nøje. Vi var nødt til at lave hele fundamentet om efter den første vinter, fordi frosthævning skubbede piedestalen ud af linie. Den fejl kostede to dages arbejde og ekstra materialer.
Vejrbestandighed og miljømæssig modstandsdygtighed
Sokler skal modstå barske forhold. Dobbelt-tætningssystemer kombinerer silikone O-ringe og kompressionslåse. Nogle producenter tester disse til IP68-standarder for 100 % vandudelukkelse ved 1 meters dybde i 72 timer.
UV-bestandighed kommer fra ASA-polymerbetræk med 3% kønrøg. Dette blokerer 90 % af UV-nedbrydningen efter 5.000 timers accelereret forvitring.
Termisk styring bruger passive ventilationsåbninger med 5-mikron mesh-filtre. Nogle designs udligner internt og eksternt tryk uden at lukke fugt ind.
Korrosionsbeskyttelse er afhængig af-dypgalvaniserede stålrammer. En 1,5-mil zinkbelægning opfylder ASTM A123-standarderne. Pulverlakerede polymerbetræk består 1.000 timers saltspraytest.
Materialer forbliver fleksible ved -40 grader uden at revne. Nogle producenter tester for 200 fryse-tø-cyklusser mellem -30 grader og +50 grader.
Slagfasthed har betydning for kantstens-installationer. Nogle polymerbetræk overlever 30-pund stød på hjørner. Tørremiddelbeholdere med fugtindikatorer kontrollerer kondens. Drænhuller med 0,5-tommers intervaller forhindrer fugtopbygning.
CommScopes 2024-rapport viser kun 0,2 % fejlrate på tværs af 50.000 piedestaler i Alaskas -50 graders miljøer.
Fiberstyringsløsninger med høj-densitet
Byudvikling kræver effektiv pladsudnyttelse. CommScopes stabelbare bakker muliggør 288-fiberkapacitet gennem lodret stabling. Adgangspaneler uden værktøj reducerer splejsningstiden med 25 %.
Integrerede kabelføringskanaler leder fibre med præcise bøjningsradier. Nogle veje inkluderer 0,25-tommer guider for at forhindre signaltab. Farvekodet organisation følger TIA-598-C standarder. Blå etiketter markerer feederfibre; orange mærker distributionsfibre.
For-trykte tags reducerer teknikerfejl med 35 %. Spiralformede fiberløkker med 12-tommer diametre undgår stresspunkter. GR-3120-test viser mindre end 0,05dB signaltab efter 10.000 bøjninger.
Fibertæthed maks. ved 1,5 fibre pr. kubik tomme, før krydstale forringer signaler. Nogle designs inkluderer aftagelige paneler til tilføjelse af 48 fibre senere. Denne fremtid-sikrer netværk uden fuld udskiftning.
Indbyggede-splejsningsbakker med kabelarme strømliner feltarbejde. Nogle premium-modeller har kløve og værktøj inde i piedestalen. Test i 2025 bekræftede 99,8 % signalintegritet ved 288 fibre i 40 graders varme.
Producentsammenligning og sourcing
At vælge den rigtige piedestal kræver en teknisk sammenligning. Gloryoptic bruger 14-gauge galvaniserede stålrammer (0,078 tommer tykke). Andre virksomheder tilbyder lettere 16-gauge polymer (0,065-tommer). Nogle giver hybrid stål-polymer til 15% vægtreduktion.
Garantier varierer betydeligt. CommScope tilbyder 10 års fuld dækning inklusive arbejdskraft. Andre giver 5 år med undtagelser for miljøskader.
Forsendelsestiderne er forskellige. Lagermodeller afsendes inden for 5-7 hverdage. Brugerdefinerede konfigurationer tager 12-14 uger.
Priserne spænder fra 650-850 for volumenordrer til 850-1.200 for premium-modeller. Supportkvaliteten er også forskellig. Nogle virksomheder tilbyder teknisk hjælp døgnet rundt med 2{11}}timers svar. Andre tilbyder kun support i hverdagen.
Alle større producenter opfylder Telcordia GR-3120 standarder. Kun nogle inkluderer komplette IP68-testrapporter med forsendelser.
Inden du køber, anmod om prøveenheder. Bekræft materialetykkelsen med calipre. Bekræft, at garantien dækker specifikke forhold som saltspray.
Fra min erfaring med at arbejde med forskellige producenter har jeg fundet ud af, at den dyreste løsning ikke altid er den bedste. Nogle gange tilbyder mellem-produkter den bedste balance mellem funktioner, holdbarhed og omkostninger til specifikke applikationer.
Vedligeholdelse og lang levetid i barske klimaer
Regelmæssig vedligeholdelse forlænger levetiden. Inspicer sæler kvartalsvis i ørkener som Arizona. Tjek hver anden-måned i fugtige områder som Florida.
Rengør indvendige dele med 99 % isopropylalkohol og fnugfri-servietter. Brug trykluft under 30 PSI for at undgå forstyrrende fibre. Udskift pakninger hvert femte år, eller når revner overstiger 0,5 mm.
Brug kun originale producentdele for at opretholde IP68-klassificeringerne. Tjek tørremiddelbeholdere kvartalsvis i tropiske zoner. Udskift dem, når fugtighedsindikatorerne bliver blå.
Reparer revnede dæksler med det samme med originale dele. 72% af fejlene i marken stammer fra forkerte midlertidige reparationer. Tilføj termiske isoleringsforinger i arktiske installationer. Øg rensning af drænhul i monsunområder.
Log al vedligeholdelse med fotos i digitale aktivsystemer. Data fra 2026 viser, at 92 % af 10,000+ enheder holder over 15 år med korrekt pleje.
Jeg har set piedestaler, der holdt i 20 år med god vedligeholdelse, og andre, der fejlede i 5 år på grund af forsømmelse. Forskellen kommer altid ned til regelmæssige eftersyn og rettidige reparationer.
Fremtidige trends og innovation
Nye udviklinger forbedrer piedestal-kapaciteter. CommScopes 2026-prototype tilføjer IoT-sensorer til temperatur- og fugtovervågning i realtid.- Advarsler forhindrer fejl, før de sker.
Nogle 2027 produktlinjer bruger 40 % genanvendte polymerer uden at miste UV-resistens. Andre 2026-modeller understøtter 10 Gbps små-cellebackhaul til 5G-netværk.
Modulære udvidelsessystemer lader netværk vokse fra 144 til 288 fibre uden fuld udskiftning. Dette reducerer livscyklusomkostningerne med 30 %.
Standardiseringstiltag som MEF 3.0 skaber universelle monteringsgrænseflader. Dette forenkler implementeringer af flere-leverandører.
Markedet for fiberoptiske komponenter vokser hurtigt. Rapporter viser, at den vil nå $36,69 milliarder i 2025 med en årlig vækstrate på 9,8%. Denne vækst driver innovation inden for piedestalteknologi.
Proaktive tætningstjek reducerer langsigtede-omkostninger med 22 % i forhold til reaktive reparationer. Efterhånden som netværk udvikler sig mod 10G PON og 5G-Avanceret, forbliver piedestaler vital infrastruktur.
Innovation vil fokusere på tæthed, robusthed og bæredygtighed gennem 2026 og frem. Alene markedet for distribuerede fiberoptiske sensorer forventes at vokse fra 1,32 milliarder i 2025 til 2,28 milliarder i 2030 .. Dette viser, hvor vigtige overvågningsmuligheder er ved at blive.
Efter min mening ligger fremtiden for piedestaler i smartere, mere forbundne designs. Dagene med passive indhegninger er ved at slutte. Snart vil hver piedestal være et overvågningspunkt i netværket, der leverer-realtidsdata om ydeevne og miljøforhold.
