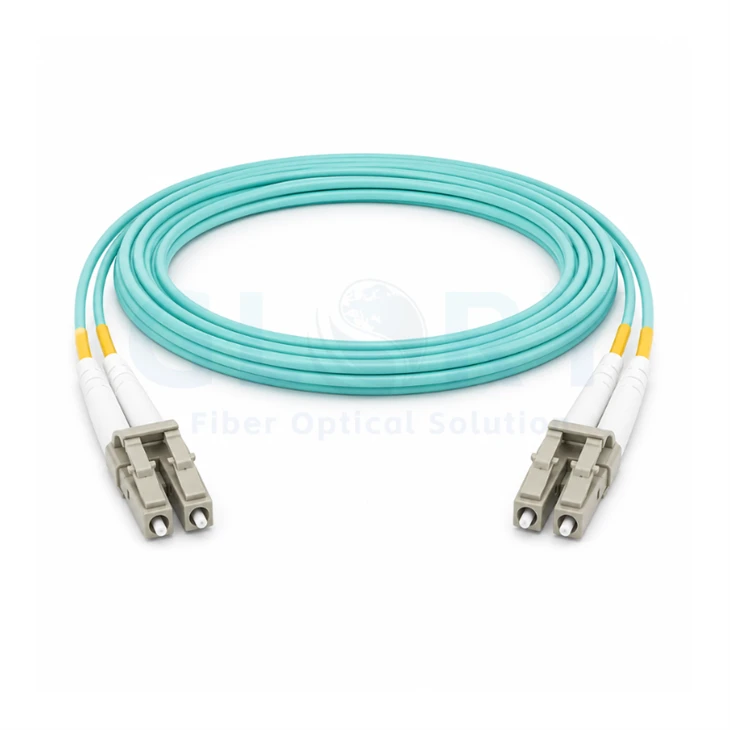

LC UPC til LC UPC Short Boot Duplex OM3 Fiber Patch-kabel til 10G/40G/100G-links med høj-densitet
Glory Optical LC UPC til LC UPC kort boot duplex OM3 fiber patch-kabel er bygget til datacentre, telenetværk og virksomhedskabelmiljøer, hvor hurtig plug-}and-play-implementering, ren krydsforbindelse-og begrænset rackplads er nøglekrav.
Den bøjnings-ufølsomme OM3 50/125 μm fiber, 12 mm korte boot LC-stik og 2,0 mm OFNR-tætte-bufret aqua-jakke gør den velegnet til kort- til mellemlang-multimode Ethernet-forbindelser og høj--patching-zoner.
Forud-termineret kabel til hurtig sammenkobling og krydsforbindelse-
Forud-terminerede LC-duplex-jumpere giver en-klar-plug--and--løsning til store kabelsystemer. De reducerer feltafslutningsarbejde, forkorter installationstiden og gør flytninger, tilføjelser og ændringer lettere i udstyrsrum, MDA/EDA-zoner, telekommunikationsstativer og netværksskabe til virksomheder.
Hvorfor den korte støvle betyder noget
Den 12 mm korte støvle fjerner behovet for et langt varme-krympeslange og forkorter forbindelsessamlingen med omkring 30 % sammenlignet med mange standard-støvledesigns. Dette giver installatører mere frihed til routing i snævre rum, samtidig med at kabelfleksibiliteten forbedres uden at påvirke transmissionsydelsen.
Nøglefunktioner
Denne side placerer kablet omkring den reelle implementeringsværdi: bærer-transmissionsstabilitet, kompakt støvledesign, bøjnings-ufølsom routing og hurtigere installation med høj-densitet.
Tekniske specifikationer
| Produktnavn | LC UPC til LC UPC Kort Boot Duplex OM3 Multimode Fiber Patch-kabel |
|---|---|
| Referencelængde | 1 m / 3 fod |
| Stik A | LC UPC Duplex |
| Stik B | LC UPC Duplex |
| Fiberantal | 2 fibre |
| Fiberkvalitet | Bøj -ufølsom fiber |
| Fibertilstand | OM3 50/125μm multimode |
| Bølgelængde | 850/1300nm |
| Flammevurdering | Riser / OFNR |
| Kabel udvendig diameter | 2,0 mm |
| Boot Type | 12 mm kort støvle |
| Jakke farve | Aqua |
| Polaritet | A (Tx) til B (Rx) |
| Kabeltype | Tæt-bufret |
| Minimum bøjningsradius - Fiber | 7,5 mm |
| Minimum bøjningsradius - kabel | 20D / 10D, dynamisk / statisk |
| Stik holdbarhed | 1000 parringscyklusser |
| Trækstyrke | 90 / 150N, lang-sigtet / kort-sigtet |
| Indføringstab | Mindre end eller lig med 0,3dB |
| Afkasttab | Større end eller lig med 30dB |
| Dæmpning ved 850nm | Mindre end eller lig med 3,5dB/km |
| Dæmpning ved 1300nm | Mindre end eller lig med 1,5dB/km |
| Driftstemperatur | -10 grader til +70 grader |
| Opbevaringstemperatur | -20 grader til +70 grader |
| Overholdelse | Projektoverholdelsesdokumenter og testregistreringer kan leveres i henhold til ordrekrav. |
Tilslutningsløsninger
Dette duplex OM3-kabel kan understøtte kompatible multimode transceiverkanaler og rack--niveau-sammenkoblinger, når den valgte optik, afstand og linkbudget er korrekt matchet.
Applikationsscenarier
Rack-patching med høj-densitet
Short boot BIF kabel er velegnet til MDA og EDA patching zoner, hvor kabler skal passere gennem smalle rum rent.
Udstyr Sammenkobling
Forbinder LC duplex multimode-porte mellem switche, paneler og optisk udstyr i telenetværksrum.
Enterprise LAN-rum
Bruges til opgradering af virksomhedsnetværk, skift-til-paneljumpere og lokale backbone-kryds-forbindelser.
10G SR Interconnect
OM3 giver højere båndbredde end ældre multimode-fiber og er omkostningseffektiv- til kort- til mellem-10G Ethernet.
Kompatible Duplex Links
Kan bruges i 40G/100G duplex multimode applikationer, når den er parret med den korrekte optik og afstandsplan.
Visuel portidentifikation
Aqua color-kodet jakke hjælper installatører med at identificere OM3-stier hurtigt, hvilket reducerer installations- og testtiden.
Bemærkninger om installation og vedligeholdelse
Korte opstartskabler forenkler installation med høj-densitet, men korrekt routing og inspektion har stadig betydning for ydeevnen på længere sigt.-
- Brug sammen med LC UPC duplex multimode porte og matchende OM3 eller kompatible multimode kanaler.
- Brug ikke denne OM3 aqua jumper som en erstatning for OS2 gule singlemode links.
- Følg A-til-B-polaritet for almindelige dupleksfiberapplikationer, medmindre projektet angiver andet.
- Undgå stramme-bindinger, skarpe bøjninger, skabsdørstryk og overfyldte kabelholdere.
- Hold kablet over dets mindste bøjningsradius under føring og efter skabsdøre er lukket.
- Rengør LC-stikkets ende- før den endelige patchning eller optisk test.
Almindelige bestillingsfejl, der skal undgås
LC-patchkabler kan ligne hinanden, men små forskelle i fibertilstand, støvlængde, polaritet og jakkeklassificering kan resultere i det forkerte produkt til rackkonstruktionen.
Tjek før køb
- Vælg OM3 aqua for OM3 multimode links, ikke OS2 gule singlemode links.
- Vælg den 12 mm korte støvle, når frirummet bagpå er begrænset bag LC-porte.
- Vælg duplex, når transceiveren bruger separate Tx/Rx-fibre.
- Bekræft, at OFNR er acceptabelt for installationsområdet, før du bestiller.
- Bekræft længden med kabelstyring, ikke kun port-til-portafstand.
Standard vs Short Boot Selection
For Glory-produktsider hjælper denne sammenligning kunderne med at forstå, hvorfor denne model skal vælges i stedet for en standard LC OM3 patchledning.
RFQ information
For at angive det korrekte kabel, bekræft venligst stiktype, støvletype, fibertilstand, længde, kappeklassificering, kabeldiameter og emballage.
| RFQ-vare | Standard konfiguration | Hvad skal bekræftes |
|---|---|---|
| Connector Type | LC UPC Duplex til LC UPC Duplex | Bekræft LC/LC eller hybrid LC/SC, UPC eller APC polering. |
| Boot Type | 12 mm kort støvle | Brug kort bagagerum til stativer med høj-densitet og stramme bagpaneler-. |
| Fibertilstand | OM3 50/125μm bøjning-ufølsom fiber | Bekræft OM3, OM4, OM5, OM2 eller OS2 i henhold til linkdesignet. |
| Fiberantal | 2 fibre, duplex | Bekræft simplex eller duplex afhængigt af transceiverkrav. |
| Kabel jakke | 2,0 mm PVC OFNR | Angiv LSZH, plenum eller anden jakke, hvis projektet kræver det. |
| Længde | 1m / 3ft reference | Giv rutelængde plus slæk til kabelmanagere og panelbevægelser. |
| Emballage | 1 stk. pr. pose eller projektbaseret-indpakning | OEM-etiket, stregkode, SKU-etiket eller bulkpakke kan diskuteres for volumenordrer. |
FAQ
Q: Hvad er den største fordel ved et 12 mm kort boot LC patch-kabel?
Sv.: Den korte støvle reducerer fremspring bagtil bag stikket, hvilket hjælper kablet med at bøje mere naturligt i stativer med høj-densitet, patchpaneler og switch-porte med begrænset frigang.
Q: Er dette kabel singlemode eller multimode?
A: Denne produktside er for OM3 50/125μm multimode fiber. Det bør ikke bruges som erstatning for OS2 singlemode patch-kabler.
Q: Hvad betyder aquajakken?
A: Aqua bruges almindeligvis til at identificere OM3 multimode kabler, og hjælper teknikere med at skelne det fra gul OS2 singlemode eller andre fiberkategorier i blandede racks.
Q: Kan dette kabel bruges til 10G, 40G eller 100G links?
A: Det kan bruges til kompatible duplex multimode links, når optikken, afstanden, kanaldesignet og linkbudgettet matcher projektkravet. Bekræft altid transceivertypen før bestilling.
Sp.: Kan dette OM3LCSDX-kabel installeres udendørs?
A: Nej. Dette er et indendørs OFNR-stikkabel. Til udendørs, luft-, kanal-, direkte nedgravning eller barske miljøer skal du i stedet vælge et udendørs-klassificeret fiberkabel.
Spørgsmål: Hvad er fordelen ved design af korte støvler uden varme-?
A: Det forbedrer kabelfleksibiliteten, gør stikket nemmere at føre gennem snævre rum og forenkler installation og vedligeholdelse uden at gå på kompromis med den optiske ydeevne.
