Konfiguration på et øjeblik
Tre tal, tre forskellige designgrænser
Skabets fiberantal, stikpositioner og splitterplads beskriver separate funktioner. Læsning af dem separat forhindrer en forkert indlæst stykliste.
Konfigurationsnote:adaptere, pigtails, splejsningshylstre og PLC-komponenter konfigureres efter bestilling. Inkluder det påkrævede portkort og intern stykliste, når du anmoder om et indlæst kabinet.
Produktdesign højdepunkter
Inde i GL-ODB-16S fibertermineringskabinet
Seks kabinetdetaljer forbinder produktdimensioner, grænseflader og beskyttelsesklassificeringer med installations- og købsbeslutninger.
Netværksrolle
Sådan passer 16-ports fibertermineringskabinet til et FTTH-link
GL-ODB-16S er placeret mellem feeder-ruten og distributionen på abonnentsiden. Selve splejsnings- og splitterarrangementet afhænger af den godkendte projektstykliste.
Backbone kabel
Løst-rør, skelet eller et andet godkendt kabel når noden; den uskårne indgang accepterer Ø8–17,5 mm.
Splejs & Store
Udvalgte fibre føres inden for 24-fiber kabinettet, mens den angivne 30 mm bøjningsradius bevares.
Split op til 1×16
Der er plads til én 1×16 PLC-splitter, når ordren specificerer en splitter-indlæst konfiguration.
Op til 16 SC-dråber
SC/APC- eller SC/UPC-adapterpositioner forbinder den bekræftede abonnents-side pigtail eller drop-arrangement.
Optisk-budgetnote:et splitforhold på 1×16 beskriver netværkstopologien, ikke det faktiske værste-porttab. Definer konnektorindsættelsestab, returtab, splittertab og rapportkrav i projektacceptspecifikationen.
Tekniske data
GL-ODB-16S-specifikationer og konfigurationstabeller
Gennemgå kapslingens kapacitet, miljøklassificeringer, kabelindføringer, valg af stik og valgfri PLC-belastning, før du definerer projektstyklisten.
Model og kapacitet
| Model | Produktfamilie | Fiberkapacitet | Adapterkapacitet | PLC kapacitet | Dimensioner |
|---|---|---|---|---|---|
| GL-ODB-16S | FTTH fiberterminering / distributionskabinet | 24 fibre | Op til 16 SC | Op til en valgfri 1×16 PLC splitter | 314 × 202 × 103 mm |
Indkapsling og miljøspecifikationer
| Parameter | Specifikation | Ansøgningsnote |
|---|---|---|
| Husmateriale | PP+GF | Polypropylen med glasfiber |
| Indtrængningsbeskyttelse | IP65 | Til udendørs indtrængningsbeskyttelse; ikke til kontinuerlig nedsænkning |
| Effektvurdering | IK10 | Indkapslingsklassificering |
| Temperaturområde | −40 grader til +65 grader | Angiv separate installations- eller lagergrænser, hvis det kræves af projektet |
| Dækstruktur | Flip-top; mekaniske spænder; silikone pakning | Mekanisk adgang til installation og service |

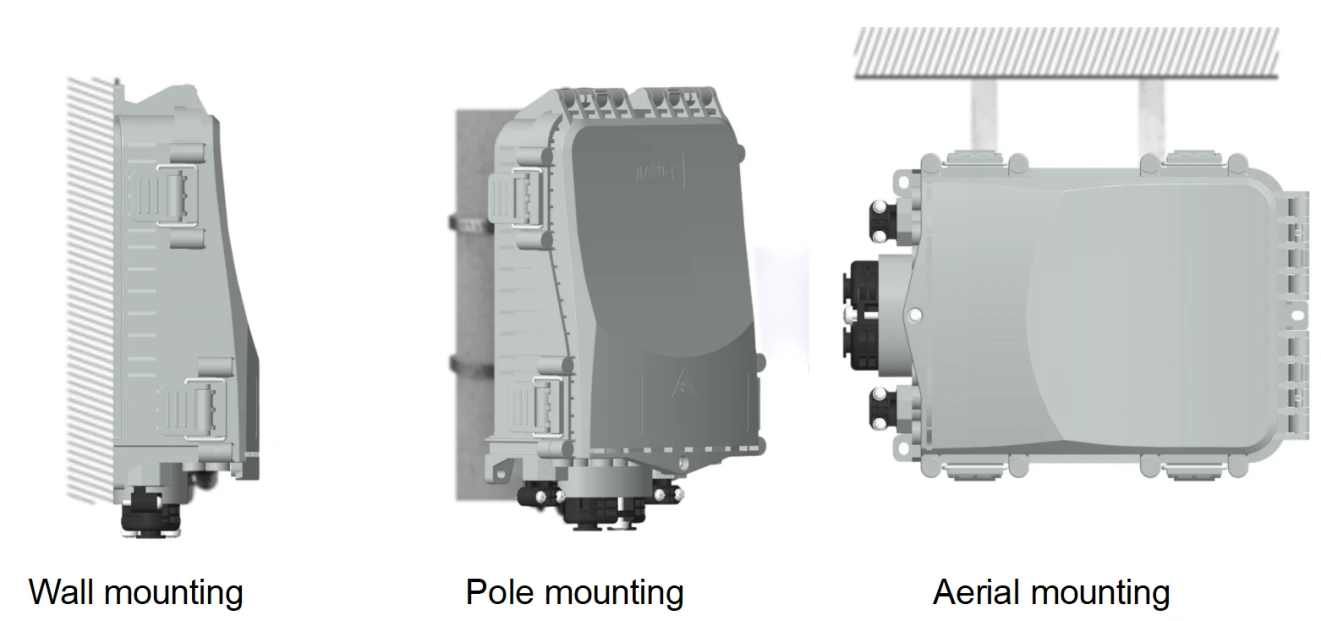

| Montering | Væg, stang eller antenne | Vælg det nødvendige monteringssæt |
Kabel- og stikkompatibilitet
| Interface område | Kompatibilitet | Mængde / rækkevidde | Bestillingskrav |
|---|---|---|---|
| Hovedkabelindgang | Løst-rør, skelet og andre kompatible kabeltyper | 1 uskåret port; Ø8–17,5 mm | Kabelprofil og styrke-medlemsarrangement |
| Filialposter | Afgreningskabelføring | 2 porte | Grenprofil, diameter og fastholdelse |
| Adapterfelt | SC/APC eller SC/UPC | Op til 16 | Polsk, farve, mængde og havnekort |
| Fiberføring | Forbindelseszoner og ekstra-fiberlager | 30 mm minimum bøjningsradius | Pigtail længde og service-løkkeplan |
Splitter og optisk konfiguration
| Punkt | Indkapslingskonfiguration | Bestillingskrav |
|---|---|---|
| PLC splitter | Op til en valgfri 1×16 PLC splitter | Pakke, fibertype, pigtaillængde og indlæst stykliste |
| Connector interface | SC/APC eller SC/UPC | Adaptermængde, poleringstype, portkort og optiske acceptgrænser |
| Optisk accept | Projekt-defineret for indlæste komponenter | Indføringstab, returtab, splittertab, ensartethed, PDL, retningsbestemmelse og driftsbølgelængde efter behov |
Implementeringstilpasning
Fibertermineringskabinet til FTTH og udendørs adgangsknuder
Hvert scenarie starter med netværksproblemet, identificerer den relevante kabinetfunktion og lukker med de nødvendige oplysninger før køb.
FTTH Last-miledistribution
Separate splejsnings-, opbevarings- og adapterbokse kan gøre en lille abonnentknude sværere at dokumentere og servicere. GL-ODB-16S bringer 24-fiberstyring og op til 16 SC-positioner i ét beskyttet kabinet ved feeder-til-drop-overgangen på en væg eller stang. Den accepterer SC/APC- eller SC/UPC-tilslutninger og en 8-17,5 mm uskåret arkføder. Inden indkøb bekræftes aktive abonnenter, splejsningsantal, adapterbelastning, poleringstype, grenkabelstørrelser og om boksen leveres tom eller med 1×16 PLC splitter.
GPON eller XGS-PON Splitter Node
En terminal -kun patch kan kræve et ekstra hus, når PON-topologien kræver lokal opdeling. Dette kabinet reserverer plads til én 1×16 PLC-splitter ved siden af et maksimalt 16--positions SC-felt, hvilket gør det muligt for den indlæste enhed at sidde mellem feederen og abonnentfaldene. SC/APC er almindeligt i PON-links, men SC/UPC er også opført og må ikke blandes inden for en parret sti. Bekræft splitforholdet, splitterpakken, pigtailkortet, projektets optiske budget og accepttestgrænser før prøvegodkendelse.
Pole og Aerial OSP Distribution
En indendørs boks eller improviseret kabeltætning giver en udendørs adgangsknude ingen defineret indtrængen eller påvirkningsklassificering. GL-ODB-16S bruger et PP+GF-hus med IP65- og IK10-klassificeringer og understøtter stang- eller antennemontering på tværs af −40 grader til +65 graders område. Den gel-forseglede hovedport rummer et 8-17,5 mm kabel, mens to grenindgange organiserer udgående ruter. Bekræft beslagsættet, kabelunderstøtning, grendiametre, installationsretning og lokale vind-, is- og sikkerhedskrav før frigivelse.
Rural Feeder Mid-Span-forgrening
Skæring af en feeder ved hvert distributionssted i landet skaber samlinger, selv hvor kun udvalgte fibre skal forlade ruten. Den uklippede gelport lader en godkendt feeder fortsætte gennem kabinettet, mens udvalgte fibre rutes, opbevares eller opdeles til abonnentafdelinger. Installer boksen på en specificeret væg, stang eller antennestøtte, og tilpas hovedkablet til området 8–17,5 mm. Indkøb skal give rutediagram, kabelkonstruktion, udvalgt fiberantal, filialprofiler, havnebehov og belastet intern konfiguration.
Under-karaktervalg:for håndhuller eller under-knudepunkter, skal du inkludere dræning, oversvømmelseseksponering, montering og kabel-tætningsforhold i projektgennemgangen. IP65 etablerer ikke kontinuerlig-nedsænkningsbeskyttelse.
Tekniske ofte stillede spørgsmål
Spørgsmål før valg af dette fibertermineringskabinet
Sp.: Er GL-ODB-16S en 16-fiber eller 24-fiber indkapsling?
A: Den har en offentliggjort samlet kapacitet på 24 fibre og et separat maksimum på 16 SC-adapterpositioner. Fiberkapacitet og connector-portkapacitet beskriver forskellige interne funktioner.
Sp.: Indeholder hvert kabinet 16 adaptere og en 1×16 PLC splitter?
A: Siden angiver "op til 16" SC-adaptere og en maksimal 1×16 PLC-splitter. Den etablerer ikke én universel indlæst stykliste. Bekræft installerede mængder og komponenter i tilbuddet eller tegningen.
Q: Hvilket stik interface kan bestilles?
A: De offentliggjorte grænseflader er SC/APC og SC/UPC. Angiv én poleringstype for forbindelsesstien, og bekræft konfigurationen af adapter, pigtail og splitter pigtail sammen.
Q: Kan kabinettet installeres i et oversvømmet håndhul?
A: IP65 etablerer ikke kontinuerlig nedsænkningsbeskyttelse. Den tekniske installationsliste specificerer væg-, stang- og antennemontering. Send håndhullets dræning og oversvømmelsesforhold til Glory Optical for skriftlig produkt- og tætningsbekræftelse.
Q: Hvad skal der gøres, hvis gelforseglingen viser olieudsivning eller beskadigelse?
A: Kilde-siden FAQ linker nedsivning til materialekvalitet, miljøtemperatur og mekanisk tryk. Hold tætningsflader rene, og udskift beskadiget eller sivende materiale med en kvalificeret tætning, der er specificeret til kabinettet i stedet for en improviseret blanding.
Sp.: Er indsættelsestab og returneringstab offentliggjort for GL-ODB-16S?
Sv: Der vises ingen model-specifikke tal for stik- eller splittertab på produktsiden. Inkluder påkrævet indsættelsestab, returneringstab, splittertab og rapportformat i projektacceptspecifikationen.
Hvorfor Glory Optical
Projektstøtte til indkapsling af fyldte fiber
Glory Optical driver en Ningbo-produktionsbase for passive FTTH- og ODN-produkter med kabinetværktøj, samling, splitterintegration, konnektoriseret-produkttest og OEM/ODM-ordresupport.
Relevant produktionsomfang
Projektarbejdsgange dækker form- og CNC-arbejde til husdetaljer, fiber-bokssamling mod bekræftede tegninger og portkort, PLC splitter-integration, adapter- og pigtail-indlæsning plus tilpassede etiketter og eksportemballage.
Test og dokumentation
Tilsluttede produkter kan kontrolleres for tab af indføring, tab af returnering og slut-ansigtstilstand, hvor det er relevant. Tegninger, datablade, testrapporter og pakkeoptegnelser leveres i henhold til den bekræftede model, interne stykliste og ordrekrav.
Projekt RFQ
Bekræft GL-ODB-16S-konfigurationen før prissætning
Send nodetegning, mængde, administrerede fibre, splejsningsantal, strømførende SC-porte, poleringstype, PLC-krav, kabelprofiler, monteringsmetode, optiske acceptgrænser, etiketter og emballage. Glory Optical kan gennemgå den interne stykliste og tegning før prøve- eller batchproduktion.
